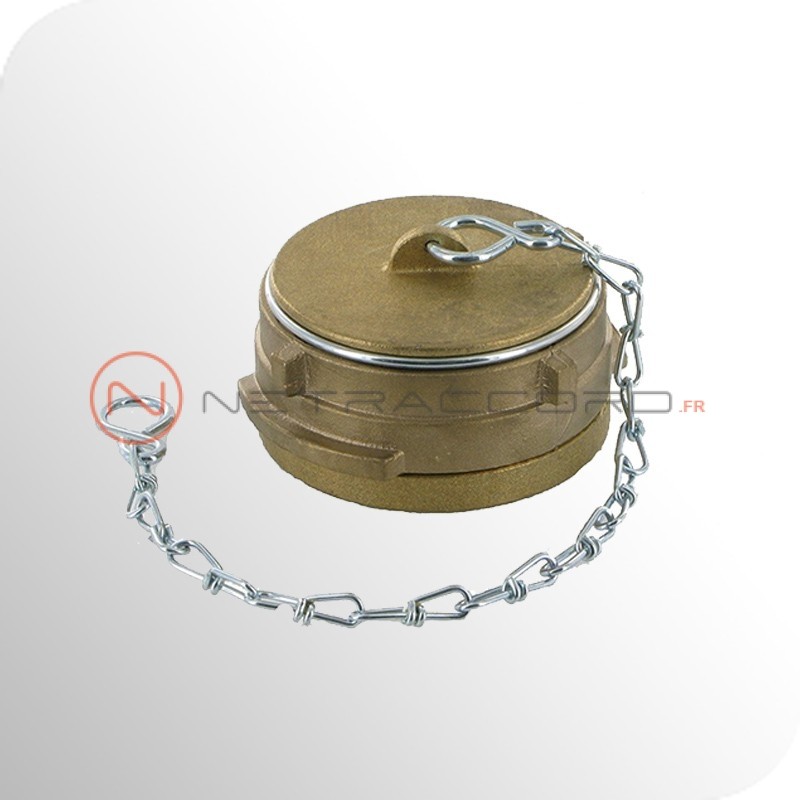

Bouchon Guillemin à verrou et chaînette - Laiton
  • Bouchon Guillemin à verrou et chaînette - Laiton

Bouchon Guillemin à verrou et chaînette - Laiton

Existe en Polypropylène, Laiton, Inox, Aluminium.

Le raccord Guillemin, aussi appelé symétrique ou pompier, est le raccord le plus utilisé en France.Il est utilisé pour le raccordement de deux éléments, vannes et/ou tuyaux (flexibles).

Chaque élément doit disposer d'un demi-raccord pour exécuter le raccordement. Les demi-raccords se connectent grâce à un système de verrou, appelé également bague, qui coulisse dans les oreilles du raccord opposé. Au moins un des deux raccords doit avoir un verrou pour qu'ils s'assemblent.

Raccord
Référence : GBC075BR
logo en stock

En stock

21,12 €
TTC
Quantité

Les bouchons Guillemin existent avec ou sans verrou et également à poignée.

Le raccord pompier peut être utilisé à l'aspiration et au refoulement, ses domaines d'intervention sont larges: la lutte incendie, les industries pétrolière, chimique, pétrochimique, pharmaceutique, la construction, la maintenance, l'agriculture, l'irrigation, les aciéries, le transport de vrac liquide et pulvérulents.

Nos conseils d'assemblage :

  1. Présenter les demi-raccords pompier face à face
  2. Assembler les demi-raccords, les joints doivent être collés l'un contre l'autre
  3. Tourner les bagues à la main afin que les guides s'assemblent
  4. Finaliser l'opération de serrage avec une clé de serrage

D'origine nos raccords sont montés avec des joints en NBR.

Les pressions de service:

  • Pression de services: 16 bars
  • Pression d'épreuve: 32 bars
  • Pression d'éclatement: 50 bars

Matière :

  • Alliage cuivreux: BR57-3

Raccords conforment aux normes :

  • NF E 29.572 / NF EN 14420-8 Demi-raccords symétriques GUILLEMIN pression de service 16 bars
  • NF T 54.064 Demi-raccords symétriques GUILLEMIN pression de service 6 bars
Matière Raccord Référence Prix Quantité
Laiton DN100 GBC400BR 145,20 €
Laiton DN080 GBC300BR 85,80 €
Laiton DN065 GBC250BR 72,60 €
Laiton DN050 GBC200BR 47,52 €
Laiton DN040 GBC150BR 22,44 €
Laiton DN032 GBC125BR 30,36 €
Laiton DN025 GBC100BR 24,42 €
Laiton DN020 GBC075BR 21,12 €
