Comment les différencier ?

Voici quelques indications essentiels pour savoir différencier les raccords SMS, DIN et MACON entre eux ainsi que leurs écrous respectifs.

Les raccords mâles

• La forme des filets : ronds pour les raccords SMS et DIN, coniques pour le raccord MACON

• Le joint : sur le raccord mâle pour les raccords SMS et DIN. Joint en L pour SMS et demi-rond pour DIN.

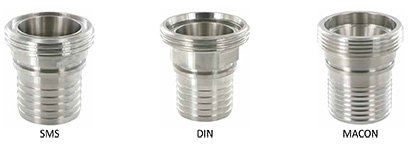

Raccords males SMS, DIN et Macon

Les raccords femelles

• La forme des filets : ronds pour les raccords SMS et DIN, coniques pour le raccord MACON

• Le joint : sur le raccord femelle pour le MACON. Joint rectangulaire.

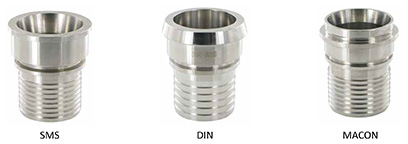

Raccords femelles SMS, DIN et Macon

Les écrous

• Le nombre de crans que possède l’écrou : 4 crans pour SMS et MACON / 6 pour DIN

• Le nombre de filets de l’écrou : 3 filets pour DIN / 4 pour SMS et MACON

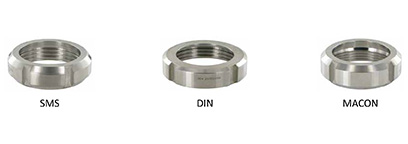

Ecrous SMS, DIN et Macon
